VHX-60塑膠跑道小型VOC環境測試艙（雙艙,、四艙,、六艙）

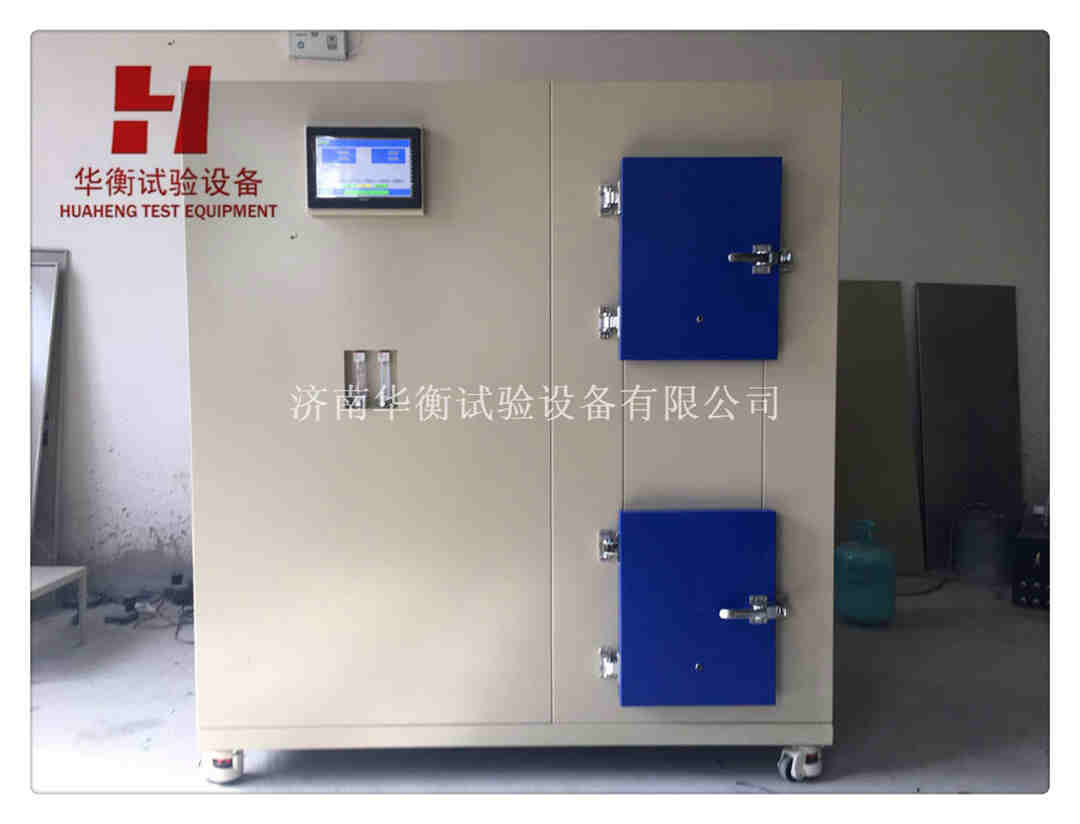

（雙艙）（圖片緊供參考,，以實際設備為準）

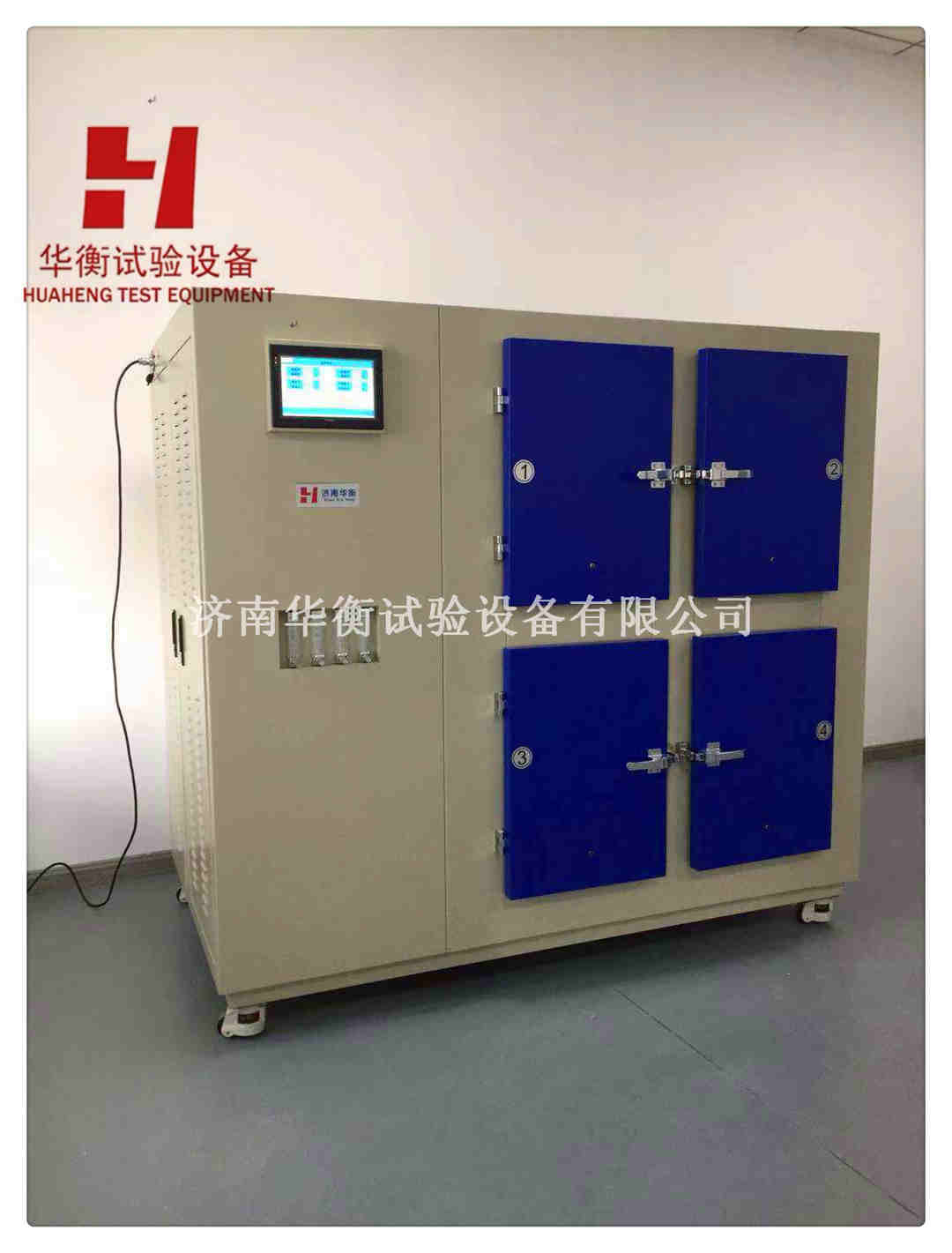

 （四艙）（圖片緊供參考,，以實際設備為準）

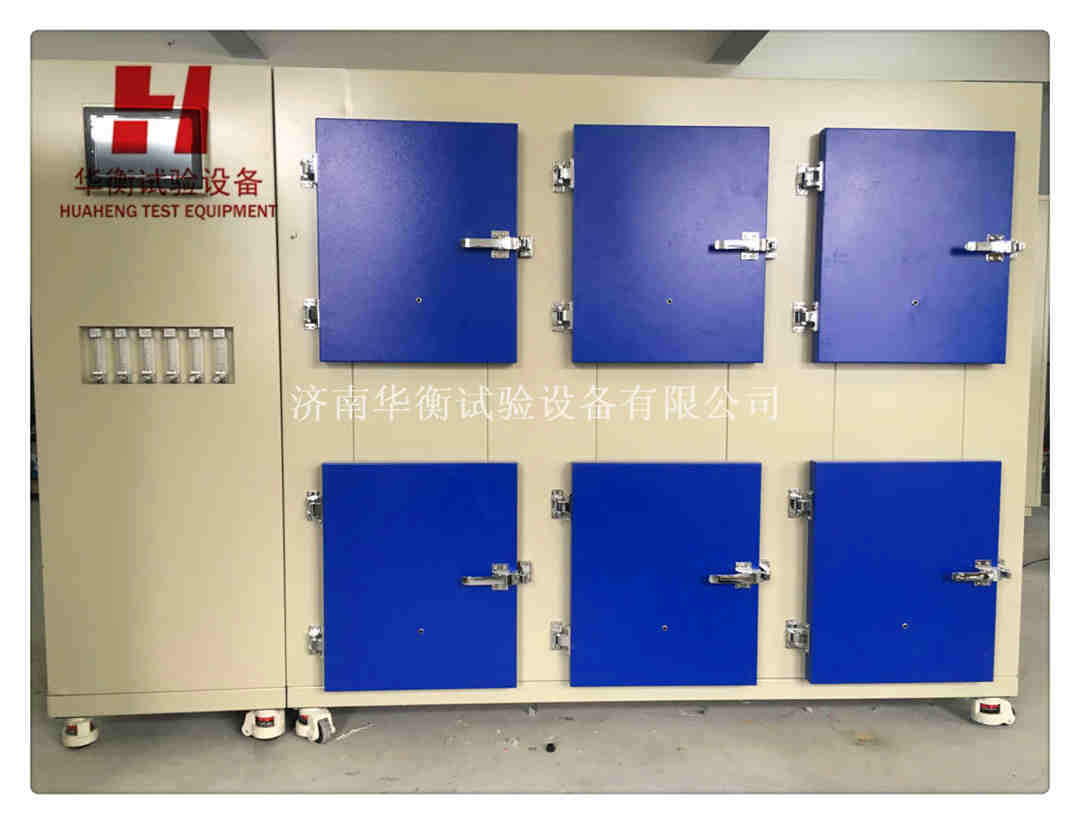

（六艙）（圖片緊供參考,，以實際設備為準）
一、用途與使用范圍
本小型塑膠跑道VOC釋放量環境測試艙主要用于適用合成材料面層有害物質釋放量的試樣設備,，用于測定各級各類學校室外合成材料運動場地面層有害物質釋放量,，合成材料運動場地面層成品總揮發性有機化合物（TVOC）,，苯，甲苯,，二甲苯和乙苯總和,，二硫化碳和甲醛等有害物質釋放量的測試。
本小型塑膠跑道VOC釋放量環境測試艙配備二,、四,、六個標準環境測試艙，可以同時進行多個試樣的試驗,，能夠?yàn)橘|(zhì)檢機構與檢測單位提供較高的工作效率,。
原理：將試樣置于指定溫度,、濕度和通風條件的環境測試艙中,，經過一定的平衡時間之后通過檢測艙內空氣中有害物質濃度確定試樣的有害物質釋放量
二、環境倉設計參考標準：
1,、GB36246-2018中小學合成材料面層運動場地
2,、 T/310101002-C003-2016學校運動場地塑膠面層有害物質限量
3、合成材料運動場地面層質量控制標準（試行）（深圳市工程建設施工規范）
4,、GB18587-2001室內裝飾裝修材料 地毯,、地毯襯墊及地毯膠粘劑有害物釋放限量
5、DB37/T 2904—2017《運動場地合成材料面層 原材料使用規范》
6,、ASTM D6007—02《小尺度環境箱測定木制品釋放氣體中甲醛濃度的標準測試方法》
7,、ISO 16000-3《室內空氣第 3部分：室內空氣中甲醛與其他羰基化合物的測定主動采樣法》
8、ISO 16000-6 《室內空氣 第 6部分：通過TNEX TA吸附管主動采樣測定空氣中揮發性有機物》
三,、結構原理及性能特點：
1,、主要組成部分：高質量保溫箱體、鏡面不銹鋼測試內艙,、空氣過濾凈化系統,、空氣溫濕度調節系統、測試艙空氣溫濕度監控系統,、空氣流量控制裝置,、空氣循環裝置、空氣交換裝置,、溫度濕度測量裝置,，信號控制與處理部分（溫度、濕度,、流量,、置換率等）。
2,、主體結構：內膽為鏡面不銹鋼測試艙,，外層為保溫箱體,，緊湊、清潔,、高效,、節能，不僅降低了能量消耗而且減少了設備的平衡時間,。
3,、清潔恒溫恒濕空氣供給系統：高清潔空氣處理及濕度調節一體化的裝置，該系統結構緊湊,、高效,、節能。
4,、設備配備全保護裝置和系統安全運行保護裝置,，使設備運行更加可靠安全。
5,、換熱器工藝先進：換熱效率高,，溫度梯度小。
6,、冷熱對抗調溫水箱：溫度控制穩定,。
7、進口濕度溫濕度傳感器：傳感器精度較高,、性能穩定,。
8、優質制冷機：進口冷凍機,，運行穩定,、使用壽命長。
9,、保護裝置：水箱有高低溫報警保護措施與高低水位報警
10,、保護措施；壓縮機亦有過熱,、過流,、超壓保護措施，整機運行安全可靠,。
11,、不銹鋼內箱體：恒溫箱體內腔采用鏡面不銹鋼，表面光滑不結露,，不吸附,，保證檢測精度；
12,、恒溫箱體采用硬制發泡材料,箱門采用硅橡膠密封條,，有良好保溫性能和密封性能,。箱內裝有強制空氣循環裝置（形成循環空氣流），以確保箱內溫濕度均衡一致,。
13,、設備采用國際上較為先進的夾套式結構，緊湊,、清潔,、高效、節能
四,、技術指標：
1,、內艙：容積為60L，
2,、艙體數量：6個,、4個、2個可選
3,、溫度：60±2℃,，
5,、相對濕度：5±2%
4,、溫濕度分辨率：0.1℃, 0.1%
5、試樣表面空氣流速：0.1m/s-0.3m/s,，可調
6,、空氣交換速率：1.0±0.01h-1
7、艙體本底濃度:
              甲醛≤0.006mg/m3
              單體VOC≤0.005mg/m3,，
              TVOC≤0.05mg/m3,；
8、艙內尺寸：400mm*400mm*375mm
五．工作條件
4.1環境條件
       a) 溫度: 15～25℃;
       b) 大氣壓: 86～ 106kPa
       c) 周?chē)鸁o(wú)強烈振動;
d) 周?chē)鸁o(wú)強烈磁場影響;
e) 周?chē)鸁o(wú)高濃度粉塵及腐蝕性物質
   4.2 供電條件
a) 電壓:220±22V
b) 頻率:50±0.5Hz
c) 電流：不小于16A
