門式鋼管腳手架試驗機又稱 JG13-1999門式鋼管腳手架門式鋼管腳手架萬能試驗機 門式腳手架試驗機 鋼管腳手架綜合試驗機
主要用途

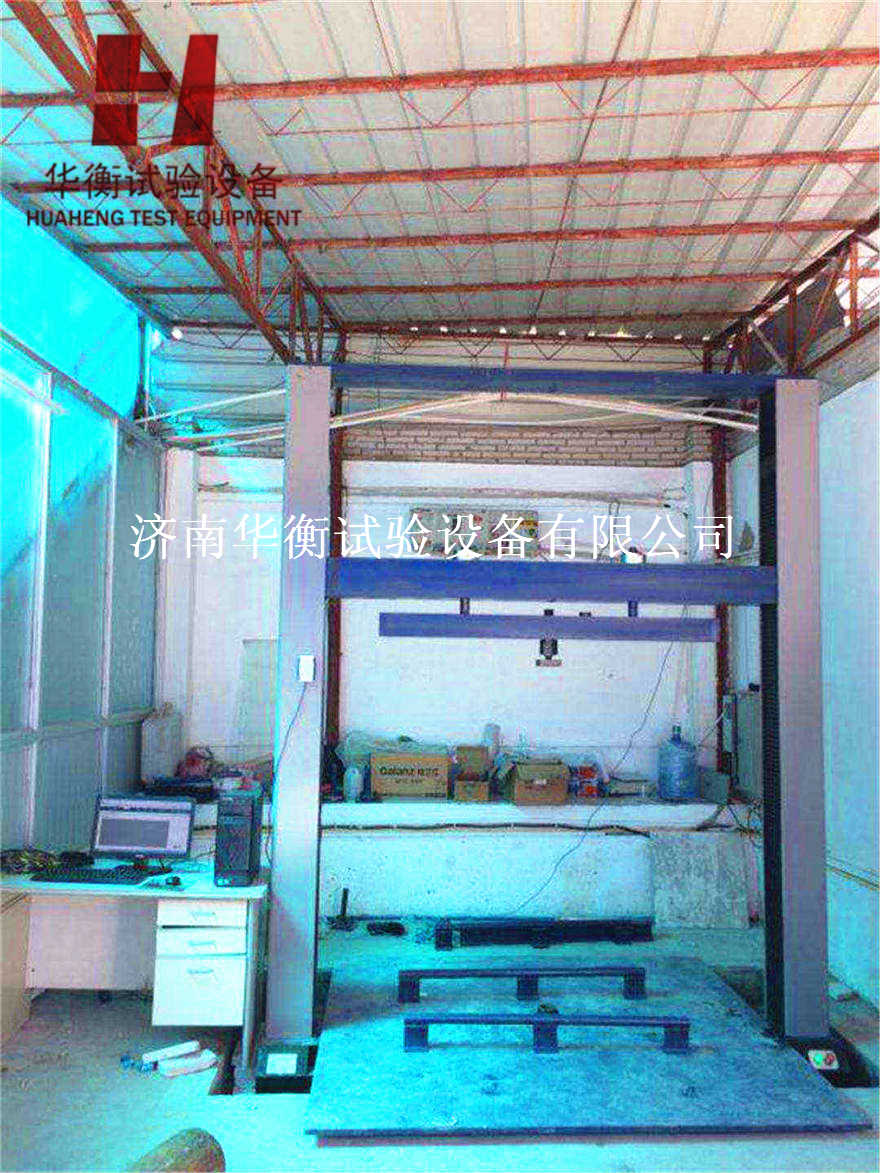

本試驗機采用門式結構,，由交流伺服電機驅動，結合高精度傳感器,，配備大型壓盤,，實現了電子萬能試驗機的高精度,、寬范圍、多功能的伺服控制,。充分運用計算機技術對試驗機進行各種參數預置,、自動測量,、控制，數據處理,，繪制各種曲線及打印等,。

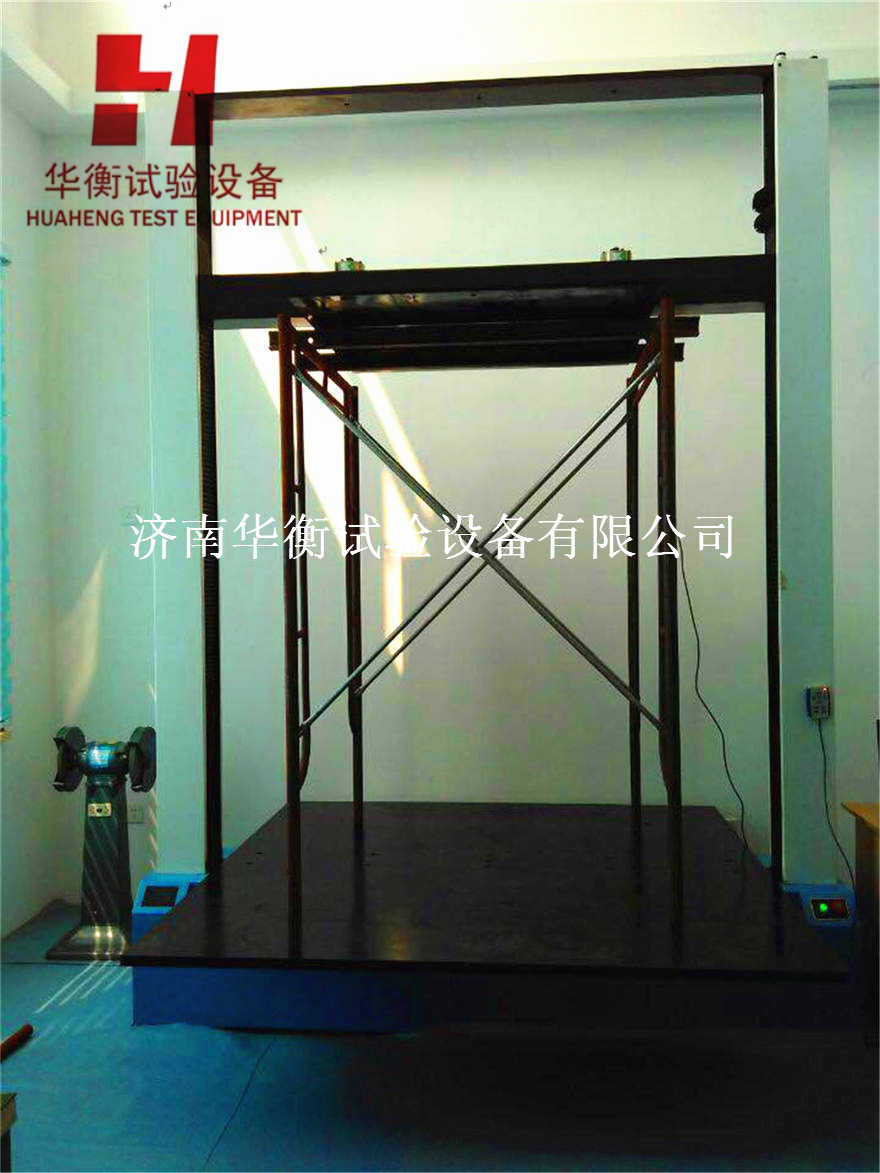

配備試驗輔具滿足JG13-1999門式鋼管腳手架標準中，門架試驗（立桿抗壓試驗,、橫桿垂直撓度試驗,、門架鎖銷試驗）水平架和腳手板試驗（抗彎和垂直撓度試驗、搭鉤試驗,、擋板抗脫試驗,、交叉支撐抗壓試驗、連接棒抗拉試驗,、鎖臂抗拉強度和伸長變形試驗）連墻桿試驗（連墻桿抗拉試驗,、連墻桿抗壓試驗、可調底座抗壓試驗）
可另增配 鋼管腳手架扣件試驗方法
1.對接扣件抗拉強度試驗
2.直角扣件抗滑移試驗
3.直角扣件抗破壞試驗
4.直角扣件扭轉剛度試驗
5.旋轉扣件抗滑移試驗
6.旋轉扣件抗破壞試驗
7.底座抗壓試驗
碗扣式鋼管腳手架構件試驗方法
1.上碗扣強度
2.下碗扣焊接強度
3.橫桿接頭強度
4.橫桿接頭焊接強度
5.可調支座抗壓強度
承插型盤扣式鋼管支架構件試驗方法：
1.連接盤單側抗剪強度
2.連接盤雙側抗剪強度
3.連接盤抗彎強度試驗
4.連接盤抗拉強度試驗
5.連接盤內側環焊縫抗剪強度
6.可調拖撐和可調底座抗壓強度
輪扣式鋼管腳手架試驗方法
1,、輪盤組焊后剪切強度試驗
2,、橫桿插頭焊接剪切強度試驗
3、可調支座抗壓強度試驗
主要技術指標
a) 大試驗力：100KN,；
b) 試驗力測量范圍：2％～100％  ,；
c) 試驗力示值相對誤差：示值的±1%；
d) 位移分辨率：0.01mm;
e) 位移速度控制范圍：0.01～500mm/min,；
f) 壓縮空間： 2400mm
g) 有效試驗寬度：不小于1600mm,；
h) 壓盤尺寸：2000*1500mm
i) 供電電源功率： 220V，50Hz,；
j) 試驗機結構：單空間,，試驗空間在下方
主要配置
a) 特制主機一臺；（ 龍門結構）
b) 試驗機壓縮附具一套（2000*1500mm）
c) 門式腳手架附具一套
f) 交流伺服電機及伺服調速系統一套,；
g) 精密減速系統,；
h) 高精度100KN負荷傳感器兩只；（雙傳感器結構更穩定）
i) 聯想品牌計算機（18.5寸液晶顯示器）,；
j) A4噴墨打印機一臺,；（惠普）
k) 全數字化數據采集控制器；
l) WINDOWS兼容控制軟件,。
m) 功能介紹
a) 本機采用內置式控制器,，保證了該試驗機可以實現等速位移控制。
b) 采用交流伺服電機,，性能穩定,、可靠，具有過流、過壓,、超速,、過載等保護裝置,。調速比可達1:5000,。
c) 電氣控制線路參照國際標準，符合國試驗機電氣標準,，抗干擾能力強,，保證了控制器的穩定性，實驗數據準確性,。
d) 自動換檔：根據負荷大小自動切換到適當量程,，確保測量數據的準確性；
e) 條件存盤：試驗控制數據和試樣條件可制成模塊,，方便批量試驗的進行,；
f) 自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化,；
g) 自動標定：系統可自動實現示值準確度的標定,；
h) 自動保存：試驗結束，試驗數據和曲線自動保存,；
i) 定力保持：可以根據客戶的檢測要求設備某一力值保持一段時間
j) 過程實現：試驗過程,、測量、顯示和分析等均由微機完成,；
k) 批量試驗：對相同參數的試樣,，一次設定后可順次完成；
l) 試驗軟件：中文WINDOWS界面,，菜單提示,，鼠標操作；
m) 顯示方式：數據和曲線隨試驗過程動態顯示,；
n) 曲線遍歷：試驗完成后,，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據,；
o) 曲線選擇：可根據需要選擇應力-應變,、力-位移、力-時間,、位移-時間等曲線進行顯示和打?。?br /> p) 試驗報告：可按用戶要求的格式編制報告并打??；具有網絡接口，可進行數據的傳輸,、存儲,、打印記錄和網絡傳輸打印,，可與企業內部局域網或Internet網連接。
q) 限位保護：具有程控和機械兩級限位保護,；
r) 自動停機：試樣斷裂后,，移動橫梁自動停止；
s) 過載保護：當負荷超過各檔大值的3-5%時,，自動停機,；
自動和人工兩種模式求取試驗結果，自動形成報表,，使數據分析過程簡便.
