承插型套扣式鋼管腳手架試驗機DBJ/T15-98-2019
產品分類： 腳手架試驗機
產品概述：承插型套扣式鋼管腳手架試驗機DBJ/T15-98-2019
套扣式腳手架試驗機DBJ/T15-98-2019
DBJ/T15-98-2019建筑施工承插型套扣式鋼管腳手架安全技術規程
承插型套扣式鋼管腳手架試驗機DBJ/T15-98-2019
套扣式腳手架試驗機DBJ/T15-98-2019
DBJ/T15-98-2019建筑施工承插型套扣式鋼管腳手架安全技術規程
輪扣式鋼管腳手架試驗機 20噸盤扣式鋼管構件試驗機 碗扣式鋼管腳手架試驗機 鋼管腳手架扣件試驗機
一、機構介紹

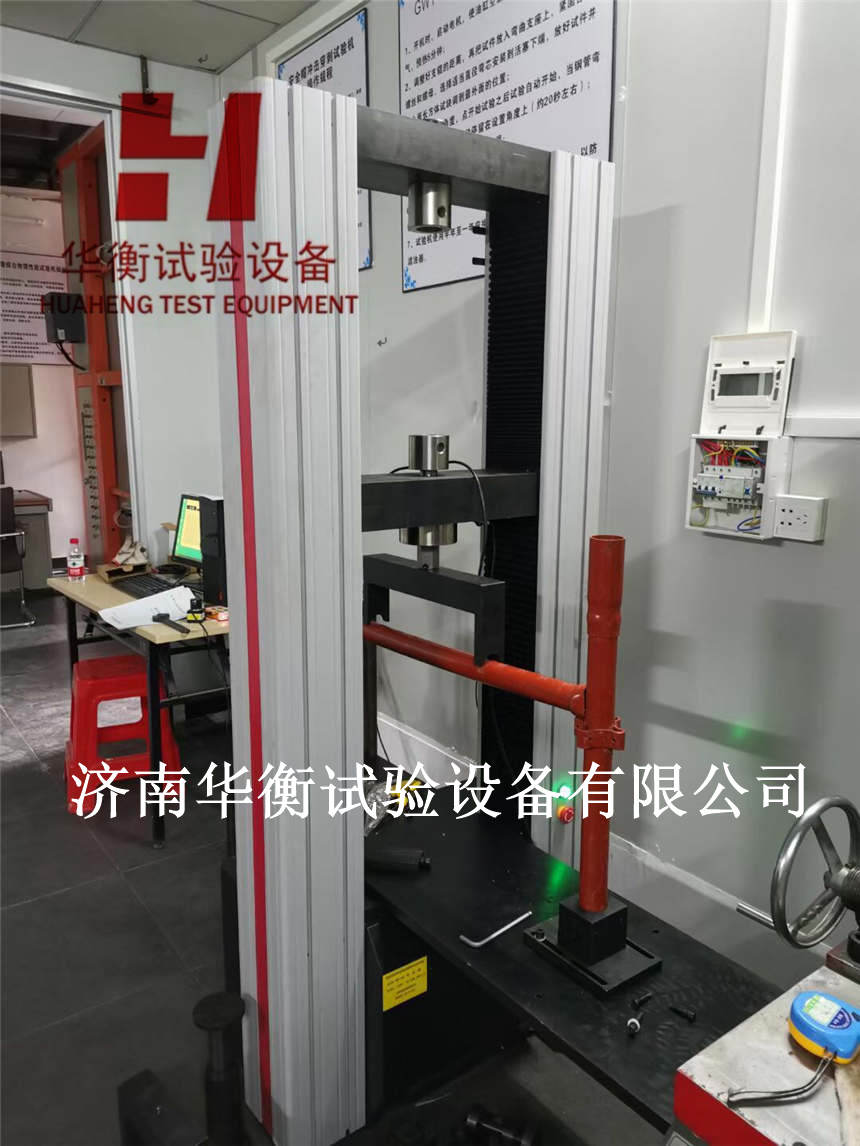

微機控制輪扣-盤扣式-碗扣式-鋼管腳手架扣件 能試驗機由主機,、計算機控制系統及附具組成,。符合GB/T15831-2006《鋼管腳手架扣件》、GB 24911-2010《碗扣式鋼管腳手架構件》JGT503-2016《承插型盤扣式鋼管支架構件》DB44T 1876-2016《輪扣式鋼管腳手架安全技術規程》DBJ/T15-98-2019建筑施工承插型套扣式鋼管腳手架安全技術規程中的各項要求,。
D48.3mm 鋼管腳手架直角扣件抗滑性能試驗,、抗破壞性能試驗、扭轉剛度性能試驗,，旋轉扣件抗滑性能試驗,、抗破壞性能試驗，對接扣件抗拉性能試驗,，底座抗壓性能試驗,。
D48.3mm碗扣式鋼管腳手架上碗扣強度試驗、下碗扣焊接強度試驗,、橫桿接頭強度試驗,、橫桿接頭焊接強度試驗、KDZ可調支座抗壓強度試驗,。
D48.3mm/60.3mmPKJ承插型盤扣式腳手架連接盤單側抗剪強度試驗,、連接盤雙側抗剪強度試驗/雙側彎剪強度試驗、連接盤抗彎強度試驗,、連接盤抗拉強度試驗,、連接盤內側環焊縫抗剪強度試驗、可調托撐和可調底座抗壓強度試驗,。
工業與民用建筑工程,、房屋工程、市政道路工程,、水利交通工程,、航天工程、橋梁工程,、船舶工程,、水壩等土木工程、化工冶金工程,、煤炭工程,、文體工程中鋼管公稱外徑D33.7mm、D38mm,、D42.4mm,、D48.3mm、D51.0mm,、D60.3mm的鋼管腳手架,、輪扣式腳手架,、扣件式腳手架、圓盤式腳手架,、插卡式腳手架,、模板支撐架等使用的由可鍛鑄鐵或鑄鋼制造的腳手架扣件、組件和部件,、支架構件強度性能測試及研究
鋼管腳手架扣件試驗方法 1.對接扣件抗拉強度試驗2.直角扣件抗滑移試驗3.直角扣件抗破壞試驗4.直角扣件扭轉剛度試驗5.旋轉扣件抗滑移試驗6.旋轉扣件抗破壞試驗7.底座抗壓試驗
碗扣式鋼管腳手架構件試驗方法1.上碗扣強度2.下碗扣焊接強度3.橫桿接頭強度4.橫桿接頭焊接強度5.可調支座抗壓強度
承插型盤扣式鋼管支架構件試驗方法：1.連接盤單側抗剪強度2.連接盤雙側抗剪強度3.連接盤抗彎強度試驗4.連接盤抗拉強度試驗5.連接盤內側環焊縫抗剪強度6.可調拖撐和可調底座抗壓強度
輪扣式鋼管腳手架試驗方法1,、輪盤組焊后剪切強度試驗2、橫桿插頭焊接剪切強度試驗3,、可調支座抗壓強度試驗
三,、主要技術指標
1. 試驗力：150kN；200KN
2.試驗機等級：1級,；
3.試驗力測量范圍：2%—100%FS
4.試驗力示值相對誤差：示值的±1%以內,；
5.試驗力分辨力： 試驗力的1/±300000（全程分辨力不變）；
6.變形測量范圍：1%-100%FS,；
7.變形示值相對誤差：示值的±0.5%以內,；
8.變形分辨力： 變形量的1/±300000；
9.位移示值相對誤差：示值的±0.5%以內,；
10.位移分辨力：0.01mm,；
11.力控速率調節范圍：0.005-5%FS/S；
12.力控速率相對誤差：設定值的±1%以內,；
13.變形速率調節范圍：0.02—5%FS/S；
14.變形控制速率相對誤差：速率 < 0.05%FS時,，為設定值的±2%以內,；速率≥0.05%FS時，為設定值的±0.5%以內,；
15.橫梁速度調節范圍：0.01—300mm/min,；（區間內速度可任意設定）
16.橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±1.0%以內,；速率≥0.01mm/min時,，設定值的±0.2%以內；
17.恒力,、恒變形,、恒位移控制范圍：0.5%--100%FS；
18.恒力,、恒變形,、恒位移控制精度：設定值<10%FS時，為設定值的±1%以內,；設定值≥10%FS時,，為設定值的±0.1%以內,；
19.有效拉伸空間：600mm
20.有效壓縮空間：600mm
21.有效試驗寬度：400mm；
22.主機外型尺寸（長×寬×高）：約820*580*2000mm,；
23.電源：220V±10% 50HZ,，2kW；
24.主機重量：約600kg,。
